前面我们介绍了《广西顶博发电机组制造:广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷真空泵调节器器为机新线路式调节器器，其结够图示图示。I号喷真空泵调节器器主要的由驱使件、飞球、调节器扭簧、传动链一些和使用一些等分为。I号喷真空泵调节器器的驱使件为兼有60°。锥面的驱使盘。在驱使盘的内测有五个沿径向的半环形缝隙。驱使盘压紧在驱使轴套上而与它组合成三合一，接下来经由半圆键和拧紧螺母使其和喷真空泵的气缸轴相联。

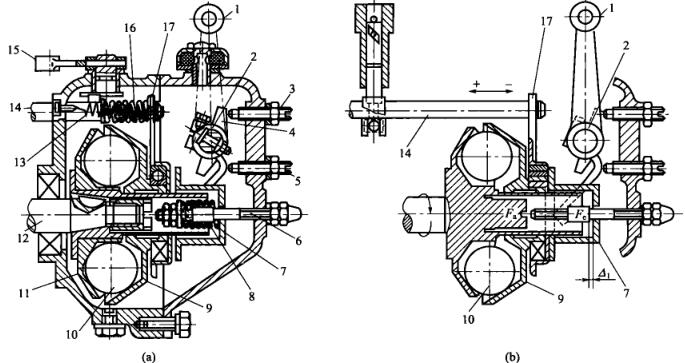

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  五个直劲为25.4mm的飞球放在带动盘的凹罐内，随带动盘一块拖动。飞球另侧为与中心线成45°锥面的扭力盘，扭力盘滑套在带动轴套上。的工作时飞球的离心式力用处在扭力盘上，其径向分力Fa.将使扭力盘沿径向向下。服饰在扭力盘.上的向下轴承型号和转动齿轮板也跟着电信。转动齿轮板上面套在油泵支撑杆上，如此油泵支撑杆也跟着电信，以此变换油泵量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
